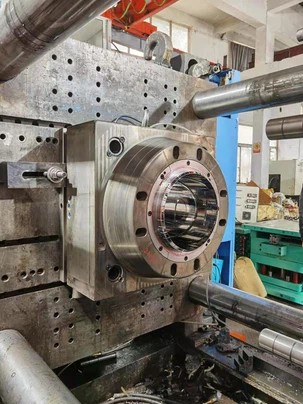

Mencapai semir berkualitas tinggi pada cetakan ember plastik membutuhkan presisi, teknik yang tepat, dan perhatian terhadap detail . inilah panduan langkah demi langkah untuk memastikan hasil yang optimal:
1. Pilihan & kekerasan material
- Gunakan baja cetakan berkualitas tinggi (e . g ., p20, nak80, h13, atau stainless baja seperti s136) dikeraskan untuk ** 48–52 hrc ** . baja lebih keras menahan goresan dan tahan memoles lebih lama {11 {11 {{10 {
- Hindari baja berpori . Pastikan baja bebas dari cacat (lubang, inklusi) sebelum memoles .
2. Persiapan permukaan
- Pemesinan kasar: Mulai dengan pemesinan halus (EDM atau penggilingan) untuk meminimalkan tanda alat yang dalam .
- Grinding: Gunakan abrasive yang lebih halus secara progresif (dimulai dengan ~ 400- grit) untuk menghapus saluran pemesinan . Pastikan directionality yang konsisten (paralel dengan aliran material) .
- Stoning: Lepaskan puncak mikroskopis dengan batu berlian atau tongkat abrasif halus .
3. tahap pemolesan progresif
Jangan pernah melewatkan grit! Ikuti urutan ini:
| Tahap|Grit/abrasive|Tujuan|Teknik |
|-----------|-------------------------|--------------------------------------|---------------------------------------------|
| 1|400–600 Sandaper Grit|Hapus tanda gerinda|Gunakan pelumas (minyak tanah/minyak); Stroke searah |
| 2|800–1200 grit|Perbaiki permukaan|Ubah arah 90 derajat dari tahap sebelumnya |
| 3|1500–3000 grit|Lancar lebih lanjut|Tekanan ringan; Bersihkan Antara Kelas |
| 4|3–9μm Paste Berlian|Finish pra-perumahan|Gunakan bobs felt/kayu; Alat Rotasi |
| 5|0,5–1μm Paste Berlian|Finish Mirror|Aplikator segar; Tekanan minimal |
| 6|Pasta aluminium oksida|Kilau akhir (opsional)|Kain lembut; Buffing berkecepatan tinggi |
4. teknik kritis
- Konsistensi terarah: Selalu memoles paralel dengan arah demolding untuk menghindari silang yang mempengaruhi rilis bagian .
- Kebersihan: Bersihkan permukaan dengan solvent (e . g ., aseton) antara tahapan untuk mencegah kontaminasi grit .
- Alat: Gunakan alat keras (kayu, felt) untuk permukaan datar; Alat lunak (kuningan, kapas) untuk kontur .
- Tekanan: Terapkan cahaya, bahkan tekanan untuk menghindari tepi pembulatan atau membuat gelombang .
5. tekstur vs . polishing
- Jika area bertekstur (e . g ., bagian pegangan) diperlukan, mask zona yang dipoles sebelum tekstur (laser/etch kimia) .
- Pertahankan batas tajam antara daerah yang dipoles dan bertekstur .
6. validasi pemolesan pasca
- Periksa di bawah cahaya terang di beberapa sudut untuk mendeteksi goresan, kulit oranye, atau pitting .
- Gunakan profilometer permukaan untuk mengukur kekasaran (target RA kurang dari atau sama dengan 0 . 05 μm untuk finishing cermin).
- Uji dengan cetakan uji coba untuk memastikan bagian dilepaskan dengan lancar dan mereplikasi finish secara akurat .
7. pemeliharaan
- Lindungi permukaan dengan inhibitor karat selama penyimpanan .
- Bersihkan cetakan secara teratur dengan pelarut yang aman-plastik untuk mencegah residu penumpukan .
- Hindari alat pembersih abrasif; Gunakan pembersih ultrasonik untuk area yang rumit .
